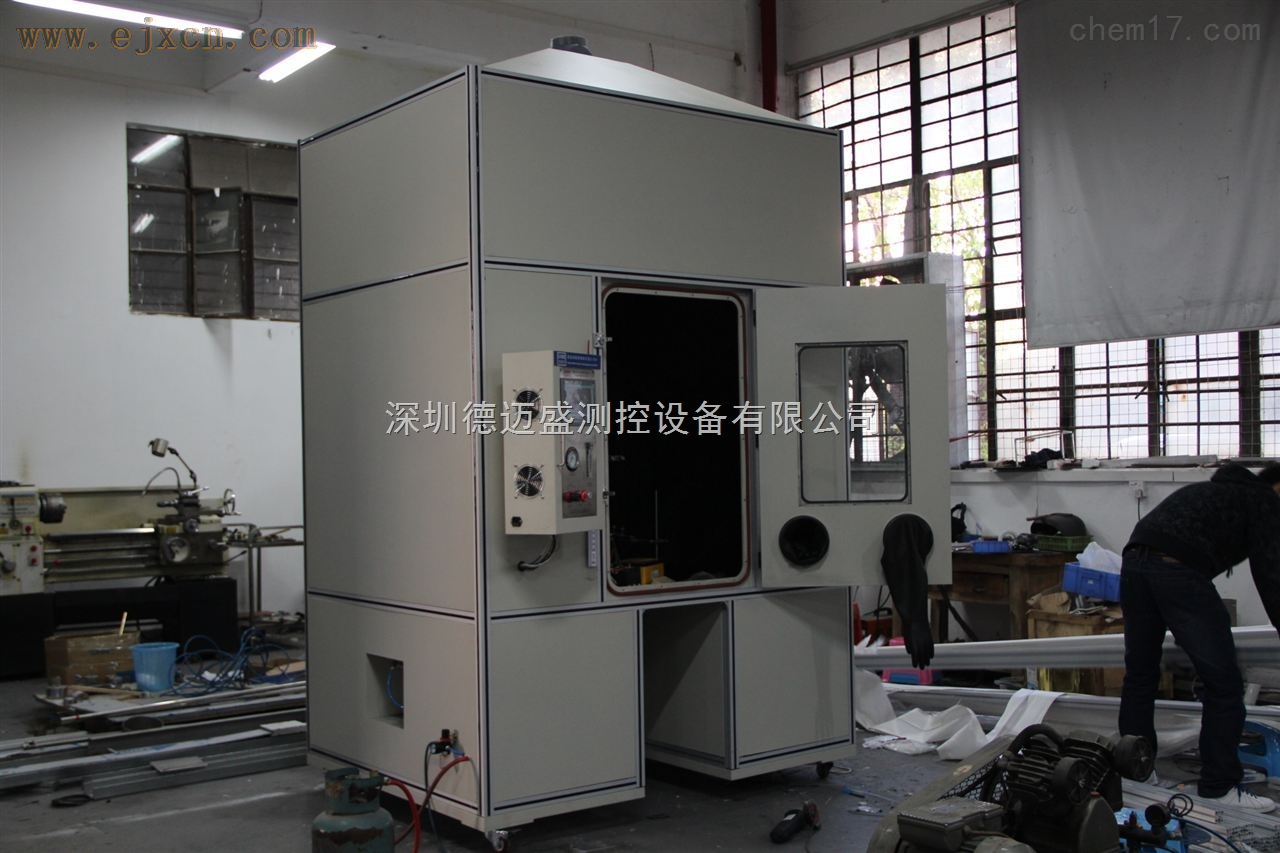

UL1685标准成束电缆燃烧实验室

  适用范围：适用于成束电缆在规定条件下抑制火焰蔓延有能力，其与电缆的用途：即电力、通信等无关。　UL1685标准成束电缆燃烧实验室主要组成部分 :　

1）点火控制系统　

2）收集塔及排烟装置 　　

3）燃气流量控制系统　　

4）烟雾浓度测量系统　　

5）测温控制系统

6）延燃控制系统数据采集内容：　

1、流量测量　　

2、温度测量 　　

3、速度测量 　　

4、烟雾测量等数据采集。 　　

　主要参数： 　　

1）墙体，试验箱的后墙和两侧墙应采用传热系数为0.7W.m-2 k-1，在（1.5-2.0m）厚的钢板上包覆65m厚的矿物纤维再包一适当的外套即可。钢梯与试验箱后墙之间的距离为（150±10）m，钢梯zui下面的横档距离地面为（400±5）m，电缆式样的zui低处距离地面约100m. 　　

2）门　0.9×2m（宽×高）不锈钢边框，钢化玻璃。 　　

3）热量传导率为内部是37.8℃时外面温度23.9℃。 　　

4）烟雾收集塔倾斜边倾斜度为40度角，塔顶正方体为914㎜。过滤网为610边长 　　

5）观察窗边长为457±25㎜，三方（除了门那一边）下边到地面距离为　1295±25m，右边到墙边距143±25m 　　6）空气入口：59×343㎜（±6㎜）、914×305㎜（±6㎜）、2438（±25㎜）×305㎜（±6㎜） 　　

7）排烟管406㎜直径长，水平安装在收集塔正方体右侧。 　　

8）风速计测量区域 地面火嘴基座向上1.5m处，基座为305×76×152㎜ 　　

9）梯架高2400㎜，横档为305×25×25㎜（长×宽×高）正方形，两横档间距离29㎜。 　　

10）火嘴扁平长341㎜宽30㎜上有242个火眼，火眼长257㎜，横向两火眼间距离3.2㎜，纵向两火间距离2㎜，三火眼间距离5㎜。　　

11）室内风速≤1m/s速度　　

12）燃气流量13.2L/M，燃气压力0.1Mpa？？空气76.8L/M，压力0.1　Mpa 　　

13）体积：1000mX2000mX4000m（试验要求：14.5m3≤砖墙内部体积≤36　m3）
