CCD型电动超高真空插板阀-沪山阀门制造(上海)有限公司

10

  • 价  格:
  • 最小起订:
  • 供货总量:
  • 该信息只有会员才可询价,请 登录 后报价。
  •
  • 发 货 期:
  • 所 在 地: 中国 上海市 浦东新区
  • 有效期至: 2016-10-02
品牌: 型号:

CCD型电动超高真空插板阀
http://www.hsfamen.com/zhenkongfa/2015/1105/120.html





CCD型电动超高真空插板阀



产品名称: 电动超高真空插板阀
产品型号:  CCD型
产品口径: DN50-DN800
产品压力: 0.4MPa-0.6MPa
产品材质: 不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。

 一、CCD型电动超高真空插板阀简介
   CCD型电动超高真空插板阀是通过电动装置驱动阀杆带动阀板作上下运动,达到阀门的开启或关闭。CCQ型气动超高真空插板阀是通过电磁换向阀改变气路方向,控制执行气缸驱动阀板作上下运动,达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置。
二、CCD型电动超高真空插板阀技术参数

适用范围 105~1.3×10-7Pa
阀门漏率 ≤1.3×10-7Pa.L/S.(DN≤200) ≤6.7×10-7Pa.L/S.(DN≥250)
适用温度 - 30~+150℃
阀门开启时阀板两侧的压差 ≤2.7×103Pa
 电源 220V/50Hz
三、CCD型电动超高真空插板阀主要零件材料
阀体、阀板 不锈钢
密封件 氟橡胶、波纹管(轴封)、丁腈橡胶
CCD型电动超高真空插板阀产品实拍图

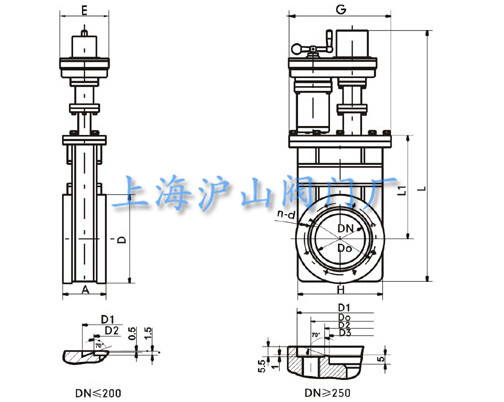

CCD型电动超高真空插板阀实拍图CCD型电动超高真空插板阀结构图

五、CCD型电动超高真空插板阀外形及连接尺寸(mm) :

型号 DN A H D Do D1 D2 D3 L L1 G E n-d 法兰标准
CCD-50 50 60 92 89 72.4 61.6 55.6   515 153 220 124 8-M8 GB6071
CCD-63 63 65 105 114 92.1 82.6 76.6   566 180 220 124 8-M8
CCD-80 80 65 130 130 110 99 93   603 200 220 124 16-M8
CCD-100 100 70 152 152 130.2 120.7 114.7   653 267 220 124 16-M8
CCD-150 150 70 202 202 181 171.5 165.5   771 350 270 150 20-M8
CCD-200 200 80 251 253 231.8 222.3 216.6   889 424 270 150 24-M8
CCD-250 250 85 300 314 288 308 275 271 1127 574 350 200 24-M10 JB5278
CCD-300 300 85 352 365 338 353 323 318 1197 613 400 200 32-M10
CCD-320 320 85 372 385 357 379 344 340 1220 613 440 200 36-M10 JB5278
CCD-400 400 110 456 497 454 480 440 436 1480 810 536 200 36-M12
CCD-500 500 135 595 590 555 580 540 536 1580 870 640 220 40-M12
CCD-630 630 135 690 700 658 680 639 635 1730 960 780 220 40-M16
CCD-800 800 150 880 890 855 880 835 831 1960 1100 950 220 60-M16

沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。
