产品名称： |
单口排气阀 |
| 产品型号： |
QB1 |
| 产品口径： |
DN15-DN50 |
| 产品压力： |
1.0MPa-1.6MPa |
| 产品材质： |
铸铁、球铁、碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、QB1单口排气阀概述：
1、本阀为圆桶式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。
2、 QB1型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。
二、QB1单口排气阀工作原理：
单口排气阀用于管道上的最高点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。阀体为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为螺纹和法兰式两种排气阀。QB1单口排气阀适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
三、QB1单口排气阀技术参数：
| 公称通径DN（mm） |
20（3/4"）~50（2"） |
| 公称压力PN（Mpa） |
1.0~1.6 |
| 使用温度（℃） |
0~85 |
| 适用介质 |
清水 |
四、QB1单口排气阀零件材料：
| 阀体 |
铸铁 |
| 阀盖 |
铸铁 |
| 浮球 |
不锈钢 |
| 塞头 |
橡胶 |
| 排气阀 |
黄铜 |
| 螺丝、螺帽 |
元钢 |
五、QB1单口排气阀剖面图及外形尺寸：
QB1单口排气阀（法兰式） QB1单口排气阀（丝扣式）
七、QB1单口排气阀主要尺寸：

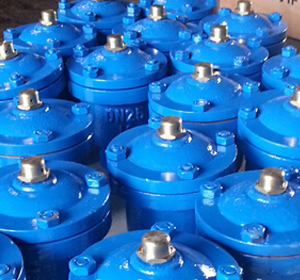

六、QB1单口排气阀产品实拍：

| 螺纹 |
规格 |
ZG |
Φ |
H |
法兰 |
规格 |
D |
D1 |
Φ |
H |
| 20 |
3/4" |
135 |
205 |
20 |
105 |
75 |
135 |
210 |
| 25 |
1" |
135 |
205 |
25 |
115 |
85 |
135 |
210 |
| 40 |
1 1/2" |
150 |
205 |
40 |
145 |
115 |
150 |
210 |
| 50 |
2" |
150 |
205 |
50 |
160 |
125 |
150 |
210 |
八、QB1单口排气阀安装案例：
|
|
