产品名称： |
复合式高速排气阀 |
| 产品型号： |
FGP4X |
| 产品口径： |
DN25-DN450 |
| 产品压力： |
1.0～2.5MPa |
| 产品材质： |
铸铁、碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、FGP4X复合式高速排气阀概述
FGP4X型复合式高速进排气阀可防止浮球在高速气流中被吹起而堵塞排气口，造成排气阀失效。为防止阀口被吹堵，传统式高速进排气阀在入口设置护筒，使阀门在结构上变得复杂。
二、复合式高速排气阀三大特性:
1、充水时高速排气，不怕吹堵。
2、放水时高速吸气。
3、压力下微量排气。
三、FGP4X复合式高速排气阀工作原理
FGP4X复合式高速排气阀是利用伯努利理论制造的一种能够在气流下保持全开，当实心水柱上升时，浮球能够马上被浮起并严密封闭排气口的浮球式排气阀。复合式高速排气阀采用特定的浮球直径，使得它产生的气流动力能维持浮球在气流经过时开启（悬浮），实心水柱上升时产生的浮力又能使其浮起，配之入口处以一个合适角度圆锥体，可做到不管气压多大气流速度多高，排气口也不会被吹堵。

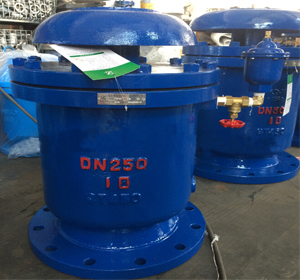

四、FGP4X复合式高速排气阀实拍图
五、FGP4X复合式高速排气阀结构尺寸
| 通径 |
长度A |
宽度B/L |
高度H |
外径D |
螺栓孔径 |
法兰厚度 |
螺栓孔 |
| DN50 |
250 |
130 |
260 |
165 |
125 |
19 |
4-19 |
| DN80 |
315 |
170 |
340 |
200 |
160 |
19 |
8-19 |
| DN100 |
413 |
|
334 |
220 |
180 |
19 |
8-19 |
| DN150 |
580 |
|
520 |
285 |
240 |
19 |
8-23 |
| DN200 |
668 |
|
640 |
340 |
295 |
22 |
8-23 |
| DN250 |
770 |
|
780 |
395 |
350 |
22 |
12-23 |
| DN300 |
850 |
|
920 |
445 |
400 |
24.5 |
12-23 |
六、FGP4X复合式高速排气阀安装位置
复合式高速进排气阀安装于有可能高速进排气的地方，充水时高速排除管道中的空气，在管道放空时吸入空气保持排水通畅，管道正常工作时可以不断地排除析出的空气。在有可能产生水锤的时候使空气自动进入，避免产生负压，防止或减缓水锤的危害。
七、FGP4X复合式高速排气阀安装案例：
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
-
