沪山阀门厂三种常用的V型球阀技术分析
点击数：1882
发布时间： 来源：
一、VQ947H电动V型球阀：
VQ947H电动V型球阀以DC24V、AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0～90º）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受DC24V、AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。
| 阀体形式 |
直通铸造球型阀 |
| 公称通径 |
DN25～400mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4 MPa |
| 法兰标准 |
GB、JB、HG、ANSI、JIS等 |
| 连接形式 |
对夹式、法兰式 |
| 阀盖形式 |
整体式 (适用温度-45～+400℃) |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |

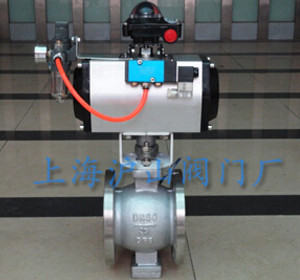

二、VQ647F气动V型球阀：
VQ647F气动V型球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构，当阀关闭时，V型切口与阀座形成楔形剪切作用，可防止球体和阀座之间污物产生的卡死现象，具有自清结功能，特别适用于含纤维料浆，污水和粘性颗粒的介质，配以阀门定位器可实现连续调节，并具流阻小，调节范围广，是一种用途广泛高质量的调节阀。
| 阀体形式 |
直通铸造球型阀 |
| 公称通径 |
DN25～400mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4 MPa |
| 法兰标准 |
GB、JB、HG、ANSI、JIS等 |
| 连接形式 |
对夹式、法兰式 |
| 阀盖形式 |
整体式 (适用温度-45～+400℃) |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
三、ZSSV/ZSHV气动V型切断球阀：
1、整体式阀体：不带任何管接头的整体式阀体，不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
2、耐用型阀座：防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
3、V型剪切功能：当球阀关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于易结垢冻结或含有纤维和颗粒的介质。
| 型式 |
直通式铸造球阀 |
| 公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 阀座直径 |
20 |
26 |
33 |
40 |
53 |
66 |
86 |
104 |
128 |
170 |
212 |
255 |
300 |
340 |
| 流量系数Kv |
25 |
36 |
63 |
100 |
184 |
280 |
400 |
600 |
950 |
1540 |
2500 |
3900 |
6150 |
9800 |
| 公称压力PN |
PN1.6、6.4MPa |
| 泄漏量 |
软密封：≤1.8×10-7×△P×DN.I/h(试验介质为液体：式中△P为压差)
硬密封：≤10-4×阀额定容量.I/h(阀额定容量的计算见附表) |
| 气源压力 |
0.4～0.6MPa |
| 连接形式 |
对夹式、法兰式、管道法兰按JB79-59标准 |
| 适用温度 |
软密封-40℃～+180℃；硬密封-40℃～+450℃ |
| 球芯转角 |
90? |
| 流量特性 |
近似等百分比(典型曲线图见附录) |
| 阀体材料 |
铸钢、铸不锈钢 |
| 球芯型式 |
部分球带有V形缺口 |
| 阀座材料 |
聚四氟乙烯、不锈钢司钛莱硬合金 |
| 基本误差 |
≤全行程的±2％(带定位 器) |
| 回差 |
≤全行程的2.0％(带定位 器) |
| 死区 |
≤全行程的0.8％(带定位 器) |
