冲压模具定位部分的设计原则是什么？

点击数：725 发布时间： 来源：

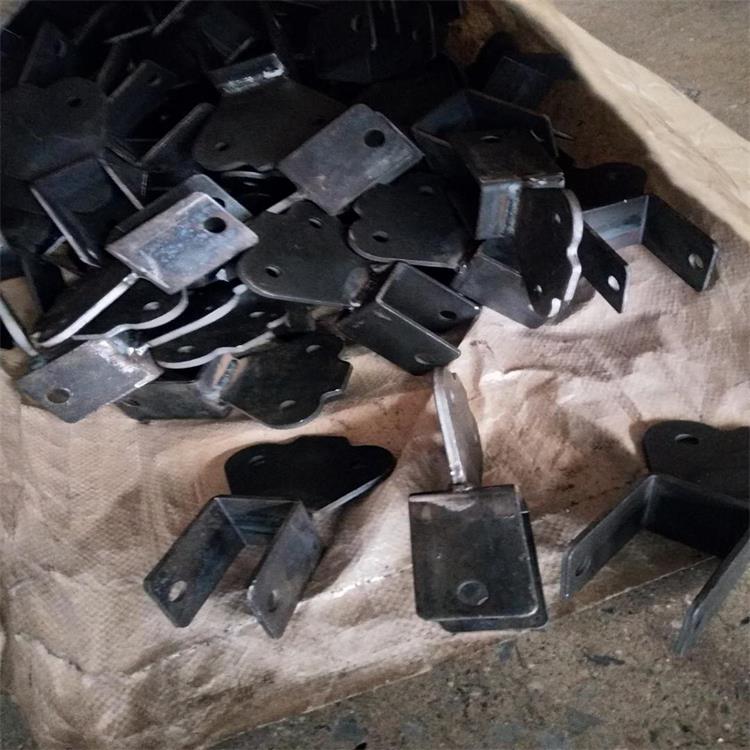

 五金冲压厂，加工金属冲压件，不锈钢冲压件，冲压拉伸件，在冲压模具中用定位零件来切断条料或者坯料的正确位置，来保证冲出合格的冲压件。在冲压加工设计时，必须根据毛坯和模具的特点，采取相应的定位装置，常用的定位零件有定位板、定位销、挡料销、导料板、侧压板、侧刃等；冲压件模具的这些定位部分的设计是有原则的，下面来看一下；

1、定位支承点和支承面，定位至少要有三个支承点、两个导向点及一个定程点。定位支承点以及导向点之间应有足够的距离，保证冲压坯件有较高的定位精度和稳定性，尽量用支承面代替支承点；

2、定位的方向和位置选择：在单人操作时，送料方向以从右至左或者从前至后为宜；在从右至左送料时，导向点设在后侧；从前至后送料时，导向点设在左侧；

3、粗定位和精定位；多道工序联合冲压加工时，应设有初始定位（粗定位）和最终定位（精定位）。多道工序分别冲压加工时，前后工序的定位基准应该一致；
