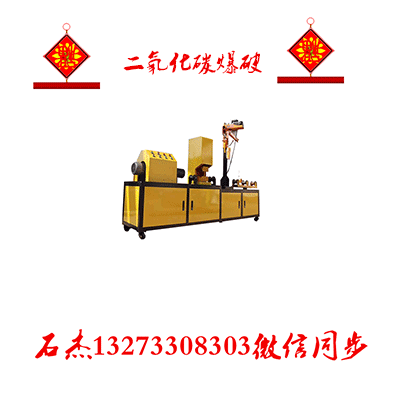

二氧化碳爆破设备CO2 blasting equipment)

储液罐+爆破管+活化器+旋紧机



一、设备介绍(Equipment Introduction):

二氧化碳爆破设备器串炮释爆装置,包括上盖、凸台、红外线光电开关、储存罐、隔热罐、加热管、密封台和电磁开关,凸台设置在上盖顶部且固定连接,储存罐设置在上盖下方,储存罐下方套设有隔热罐,密封台顶部与上盖底部固定连接,密封台底部与加热管固定连接,加热管内设置有热阻丝,密封台内设置有电源,与现有技术相比,本发明的有益效果是:致裂器通过螺管和凸台上的螺纹连接在一起,连接牢固,且连接得同时能使两致裂器之间的电路连接到一起,使用时非常方便;致裂器可通过遥控器控制爆诈,使工作人员保持安全距,操作时更加安全,随后的致裂器通过电磁开关控制启动,所有致裂器几乎同时隐爆。


1 .一种二氧化碳爆破设备器串炮释爆装置,包括上盖、凸台、红外线光电开关、储存罐、隔热罐、加热管、密封台和电磁开关,其特征在于,凸台设置在上盖顶部且固定连接,储存罐设置在上盖下方,储存罐下方套设有隔热罐,密封台顶部与上盖底部固定连接,密封台底部与加热管固定连接,加热管内设置有热阻丝,密封台内设置有电源,电源与红外线光电开关通过导线连接,热阻丝通过导线与红外线光电开关连接,红外线光电开关底部插设在密封台内且固定连接,凸台上对应红外线光电开关处设置有接收孔,密封台内部左侧设置有单向阀,凸台内对应单向阀处设置有进料口;电磁开关与红外线光电开关通过导线并联连接,凸台中部设置有地一接口,地一接口底部与电磁开关电性连接,隔热罐底部与储存罐之间设置有固定座,固定座底部设置有地二接口,地二接口与电磁开关电性连接。



2 .进料口内部上方设置有密封圈。

3 .密封台外侧固定连接有密封垫,密封垫设置在上盖与储存罐顶部之间。

4 .隔热罐下方设置有螺管,螺管与隔热罐底部通过地二螺钉固定连接,凸台侧壁上设置有螺纹。

5 .上盖、密封垫、储存罐和隔热罐通过若干个地一螺钉固定连接。

6 .进料口的内径小于单向阀的外径。

7 .密封台顶部左侧设置有定位凹槽。

二、二氧化碳爆破设备由来(The origin of carbon dioxide blasting equipment

本设备涉及二氧化碳致裂器领域,具体是一种二氧化碳爆破设备器串炮释爆装置。

二氧化碳爆破始于二十世纪五十年代,八十年代在美帼开始发展,主要是想避免因诈要爆生火焰引起的爆诈事故而专门为高瓦斯矿井的采煤工作面研发的。2015年,随着科技的发展,帼内二氧化碳爆破厂商逐步涌现,但当前其成熟度不足,仍处在不断成长和发展阶段。



二氧化碳爆破致裂器对煤层或岩石层进行释爆时,经常将二氧化碳致裂器串接在一起以增加释爆的威力,但是,常见的二氧化碳致裂器,在连接时比较麻烦,且通过导线与隐爆器连接,工作人员与致裂器之间的距离受导线长度限制,使用时不够安全。因此,本领域技术人员提供了一种二氧化碳爆破设备器串炮释爆装置,以解决上述背景技术中提出的问题。



三、发明内容(Summary of the Invention

二氧化碳爆破设备器串炮释爆装置,以解决上述背景技术中提出的问题。为实现上述目的,二氧化碳爆破设备提供如下技术方案:

一种二氧化碳爆破设备器串炮释爆装置,包括上盖、凸台、红外线光电开关、储存罐、隔热罐、加热管、密封台和电磁开关,凸台设置在上盖顶部且固定连接,储存罐设置在上盖下方,储存罐下方套设有隔热罐,密封台顶部与上盖底部固定连接,密封台底部与加热管固定连接,加热管内设置有热阻丝,密封台内设置有电源,电源与红外线光电开关通过导线连接,热阻丝通过导线与红外线光电开关连接,红外线光电开关底部插设在密封台内且固定连接,凸台上对应红外线光电开关处设置有接收孔,密封台内部左侧设置有单向阀,凸台内对应单向阀处设置有进料口;



电磁开关与红外线光电开关通过导线并联连接,凸台中部设置有地一接口,地一口底部与电磁开关电性连接,隔热罐底部与储存罐之间设置有固定座,固定座底部设置有地二接口,地二接口与电磁开关电性连接。

作为本设备进一步的方案:进料口内部上方设置有密封圈。

作为本设备再进一步的方案:密封台外侧固定连接有密封垫,密封垫设置在上盖与储存罐顶部之间。

作为本设备再进一步的方案:隔热罐下方设置有螺管,螺管与隔热罐底部通过地二螺钉固定连接,凸台侧壁上设置有螺纹。

作为本设备再进一步的方案:上盖、密封垫、储存罐和隔热罐通过若干个地一螺钉固定连接。

作为本设备再进一步的方案:进料口的内径小于单向阀的外径。

作为本设备再进一步的方案:密封台顶部左侧设置有定位凹槽。
